自带“大脑”的中压断路器

关于中压开关柜

中压开关柜是配电系统最核心的设备，担负着对线路、设备通断、测量及保护功能。受限于技术能力，中压开关柜配置复杂的一二次元器件和内部连线。

作为传统设备，针对中压开关柜的创新非常少见。

中压开关柜技术的挑战

• 装置多，装配繁琐，成本居高不下

• 综合保护装置参差不齐，成套后整体可靠性也参差不齐，多头服务

• 顺应智能电网一二次设备融合的大方向挑战

• 城市空间寸土寸金，减少变电站占地面积的挑战

The AEG Way

一台有“大脑”的中压断路器 iVB

来自AEG的SecoVac iVB智能真空断路器，基于一体化的设计理念，将一次设备、二次信号、保护完美结合，最大限度的实现功能上的集成，为客户创造最大价值。

01 充分集成

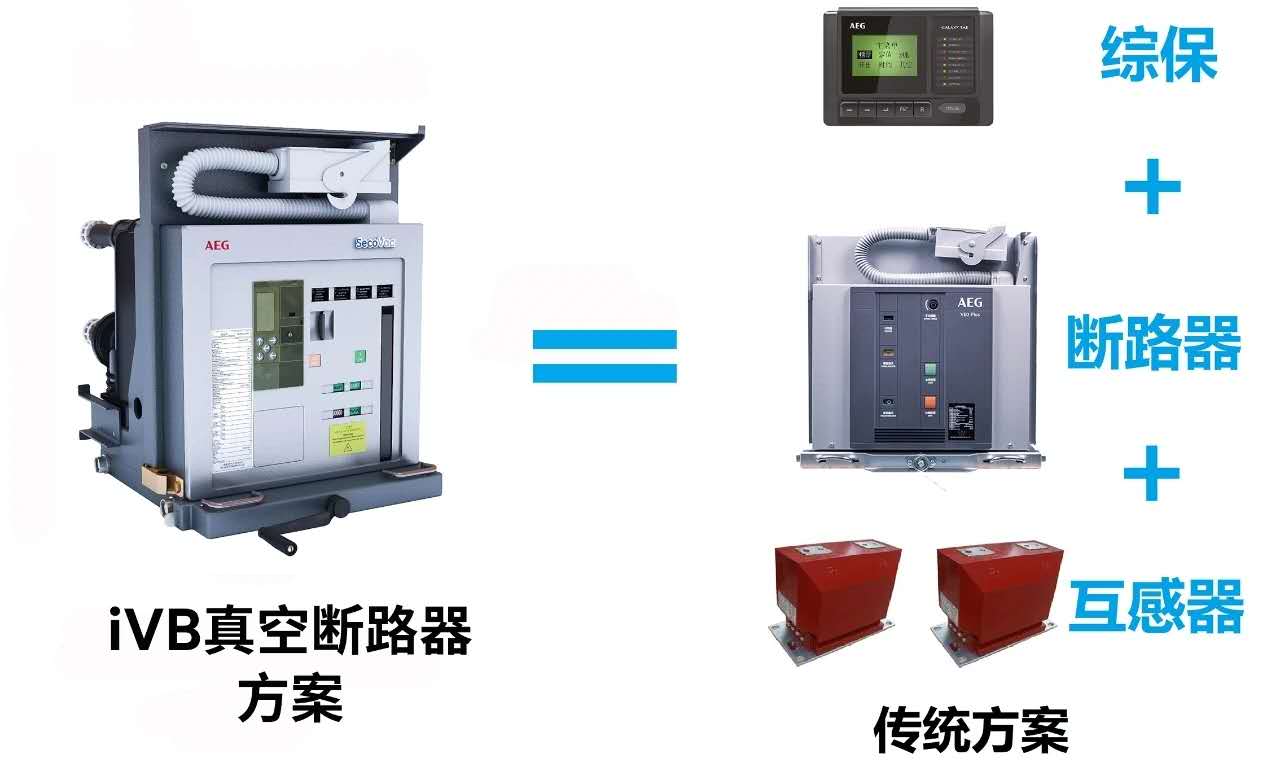

SecoVac iVB智能真空断路器：用一台断路器取代传统开关柜分立元件-电流互感器、综合保护继电器、二次接线等，一台断路器就是一台出线柜。

断路器机构箱内自然集成EntelliGuard™TU电子保护单元，负责采集、分析一次回路用电信息，对用电设备的电流、频率、功率等进行安全监测并提供保护、健康诊断。可配备IEC61850规约的远程通讯功能实现与智能变电站系统的完美融合，成为智能电网的有机组成部分。

02 安全可靠

• 显著减少开关柜内部接线，减少故障点；

• iVB智能真空断路器全面通过12kV-1250A-31.5KA型式试验，EntelliGuard™TU通过EMC实验，包括4级冲击电压试验，电快速瞬变脉冲群试验，振荡波抗扰性试验等;

• 工厂化系统集成，完整的型式试验，保证产品的一致性和高可靠性；

• 紧凑型弹簧操作机构，ASP环保型固封极柱，终身免维护；

• 网络闭锁线圈可实现断路器之间的互锁，快速脱扣装置可实现断路器的快速分闸；

• 基于罗氏线圈原理传感器，空气骨架，避免磁饱和，无二次开路危险，测量范围广，线性度好，单一规格实现全范围测量。

对承包商：降低系统成本，提高空间利用率。

• 一台断路器取代传统开关柜分立元件-电流互感器、综合保护继电器、二次接线等，显著降低开关柜整体成本；

• 可用于双层柜或550mm宽紧凑型开关柜，大幅减少占地面积。开关柜主要回路已被断路器集成，柜高及柜深均可减小。

对开关柜厂：降低制造成本，简化生产流程。

•  一体化信号采集和测量、保护，大幅度减少装配和接线工作量，提高生产效率；

• 轻松组柜，更方便的模块化设计，快速成套；

• 大大简化工程技术准备和订单处理流程，实现快速交货。

对最终用户：降低维保成本，提高运行可靠性。

• iVB使用更少的元件，更少的故障点，更低的故障率，减少运维工作量；


• 模块化结构，抽出式控制器和传感器，可在线更换、升级运行可靠性更高。

选型主要参数

参考型号：

iVB-12/T 1250-31.5-W DC110V

型号释义：iVB智能真空断路器，额定电流1250A，分断能力31.5kA，抽出式，控制电源DC110V。

常规主要参数：

• 额定电压：12kV和7.2kV，适用10kV和6kV系统

• 额定工作电流：1250A和630A

• 分断能力：31.5kA和25kA

• 安装方式：抽出式（W）和固定式（F）

• 适用柜宽：650mm/550mm

• 辅助触点：分合闸指示、工作/试验位置、准备合闸

• 通讯规约：61850通讯规约
